Основная Информация.
Модель №.

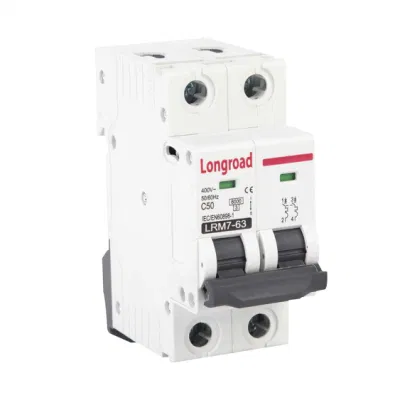

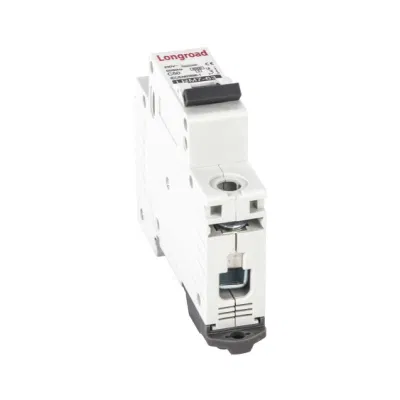

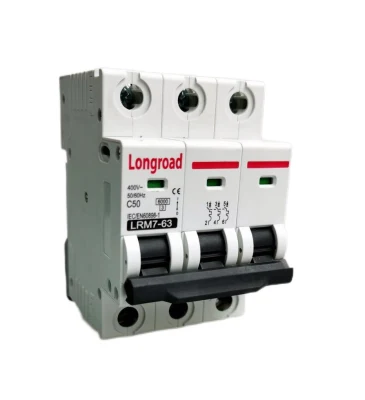

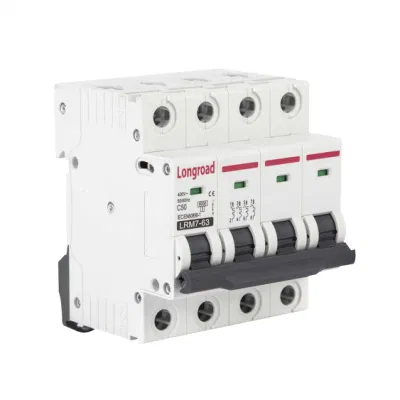

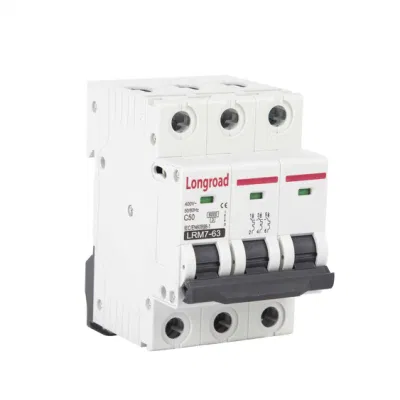

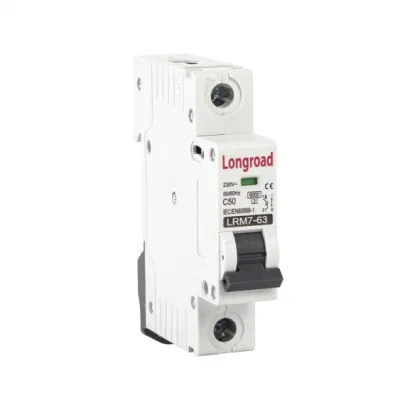

LRM7-63
Число полюсов
1,2,3,4
Тип
Автоматический выключатель
функция
Автоматический УРОВ, Максимальная токовая защита, Short-Circuit Protection, Overload Protection
Сертификация
ISO9001-2000, CE, CB, CCC
модель
Lrm7-63
номинальное напряжение (в)
230/400 в перем. тока
номинальная частота
50 гц
количество полюсов
1-е 2p, 3p, 4p
Транспортная Упаковка
60 PCS/Carton
Характеристики
IEC60898-1/IEC60947-2
Торговая Марка
Long Road/OEM
Происхождение
China
Производственная Мощность
50000 Poles/Month
Описание Товара
1. Общие положения
1.1 функция
Автоматические выключатели LRM7-63 используются в бытовых электромонтажных системах , а также в коммерческих и промышленных системах распределения электроэнергии, защите цепей от токов короткого замыкания и токов перегрузки. ВКЛ/ВЫКЛ, изоляция.
Автоматические выключатели LRM7-63 используются в бытовых электромонтажных системах , а также в коммерческих и промышленных системах распределения электроэнергии, защите цепей от токов короткого замыкания и токов перегрузки. ВКЛ/ВЫКЛ, изоляция.
1.2 Выбор
Кривые размыкания:
Кривая B (3-5дюйма):защита для людей и кабелей большой длины в TN и IT системах.
Кривая C (5 дюйма):защита для резистивных и индуктивных нагрузок с низким пусковым током.
Кривая D (10 дюйма): Защита цепей, которые подают нагрузку с высоким пусковым током на замыкание цепи (трансформаторы LV/LV, лампы неисправности)
2. Технические данные:
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | Кол-во полюсов | 1P, 2P, 3P, 4P |
| Номинальный ток (in):(A) | 6A,10A,16A,20A,25A,32A,40A,50A,63A | |
| Номинальное напряжение (UN):(V) | 220 В~/230 В~/240 В~1 ПРОЦ., 380 В~/400 В~/415 В ~ (2 ПРОЦ., 3 ПРОЦ.) | |
| Номинальная частота: (Гц) | 50 Гц | |
| Номинальное напряжение изоляции UI:(V) | 500 В. | |
| Номинальное напряжение импульсного выдерживая(1.2/50US)Уимп:(V) | 6000 В. | |
| Номинальная емкость короткого замыкания ICN:(A) | 6000 А. | |
| Класс ограничения энергопотребления | 3 | |
| Ток размыкания: | Тип B (3-дюйм.~5 дюймов) Тип C (5–10 дюймов) Тип D (10–20 дюймов) | |
| Расстояние до решетки (проверки на короткое замыкание) | 45 мм | |
| Срок службы электрической системы | 4,000 Н о рабочих циклов при номинальном токе | |
| Механические ПАРАМЕТРЫ | Степень защиты | IP20 |
| Группа материалов | IIIA | |
| Защита от воздействия внешних факторов: | В приложении | |
| Индикация положения контакта | Красный/зеленый | |
| Механический срок службы | 20,000 Н о рабочих циклов при номинальном токе | |
| Индикатор положения контакта | Да | |
| Опорная температура воздуха калибровки окружающей среды | 30°C. | |
| Установка | Способ крепления | На симметричной DIN-рейке 35 мм |
| Тип подключения терминала | Винтовой зажим, кабель/шина типа U/шина типа PIN | |
| Размер клеммы сверху/снизу для кабеля | 25 мм² | |
| 18 AWG | ||
| Размер клеммы сверху/снизу для сборной шины | 10 мм² | |
| 18 AWG | ||
| Момент затяжки | 2,5 Н·м. | |
| Крепление | На DIN-рейке EN 60715 (35 мм) с помощью быстрого большой зажим | |
| Средств | Рычаг | |
| Подключение | Сверху и снизу |
