Основная Информация.
Модель №.
KYN-28
Транспортная Упаковка
Wooden Packing
Характеристики
IEC, GB
Торговая Марка
ROCKWILL
Происхождение
China
Код ТН ВЭД
8537209000
Производственная Мощность
1000PCS
Описание Товара

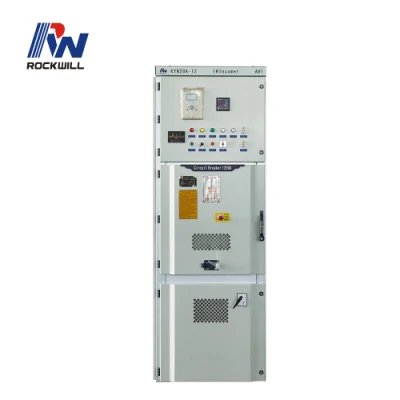

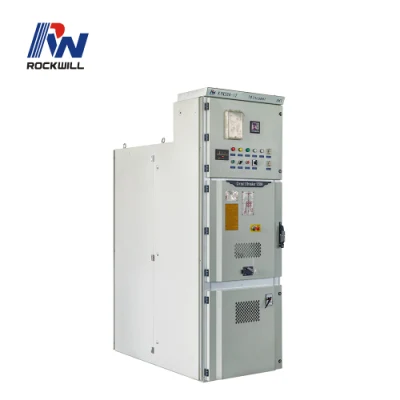

KYN28 для использования внутри помещений металл-клад

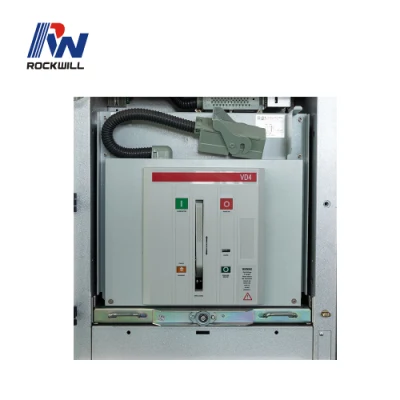

KYN28 для использования внутри помещений металл-клад withdrawable распределительное устройство(далее как распределительное устройство) представляет собой полное распределение питания устройства для 3.6~24КВ, 3 фазы сети переменного тока 50 Гц, один sectionalized по шине CAN. Она является главной используется для передачи мощности от ближнего/малых генераторов в электростанции, получение, коробка передач для подстанций в распределение мощности и система питания фабрик, мин и предприятий, и начиная от больших высокого напряжения и т.д., с тем чтобы управление, защита и мониторинг системы. В распределительное устройство удовлетворяет требованиям стандарта IEC298, ГБ3906-91. В дополнение к может использоваться с внутренним VS1 вакуумный прерыватель цепи, он может использоваться с VD4 от ABB, 3AH5 от Siemens внутренних ZN65A и VB2 от GE и т.д. Это действительно распределение питания deviece с приемлемой производительностью.
В целях удовлетворения требований для настенного монтажа и технического обслуживания, распределительное устройство оснащен специальным трансформатор тока, таким образом, оператор может поддерживать и осмотрите его на передней панели шкафа управления.
Основные технические характеристики
KYN28 для использования внутри помещений металл-клад withdrawable распределительное устройство(далее как распределительное устройство) представляет собой полное распределение питания устройства для 3.6~24КВ, 3 фазы сети переменного тока 50 Гц, один sectionalized по шине CAN. Она является главной используется для передачи мощности от ближнего/малых генераторов в электростанции, получение, коробка передач для подстанций в распределение мощности и система питания фабрик, мин и предприятий, и начиная от больших высокого напряжения и т.д., с тем чтобы управление, защита и мониторинг системы. В распределительное устройство удовлетворяет требованиям стандарта IEC298, ГБ3906-91. В дополнение к может использоваться с внутренним VS1 вакуумный прерыватель цепи, он может использоваться с VD4 от ABB, 3AH5 от Siemens внутренних ZN65A и VB2 от GE и т.д. Это действительно распределение питания deviece с приемлемой производительностью.
В целях удовлетворения требований для настенного монтажа и технического обслуживания, распределительное устройство оснащен специальным трансформатор тока, таким образом, оператор может поддерживать и осмотрите его на передней панели шкафа управления.
Основные технические характеристики
| No. | Пункт | Блок управления | Параметры | |||
| 1 | Номинальное напряжение | Кв | 12 | |||
| 2 | Диапазон воспроизводимых частот | Гц | 50/60 | |||
| 3 | Номинальный ток | A | 630 1250 1600 2000 2500 3150 | |||
| 4 | Филиал шинной системы номинальный ток | A | 630 1250 1600 2000 2500 3150 | |||
| 5 | Главный шинной системы номинальный ток | A | 630 1250 1600 2000 2500 3150 | |||
| 6 | 1 мин. частота выдерживать напряжение | Сухой | Кв | 38 | 50/60 | |
| 48 | 60/65 | |||||
| Влажная | ||||||
| 7 | Значок молнии импульсный выдерживать напряжение | Кв | 75 | 95/125 | ||
| 8 | Номинальная мощность короткого времени выдерживать ток (4s) | Ка | 20/25/31.5/40 | |||
| 9 | Номинальная короткое замыкание в цепи выхода тока (макс.) | Ка | 40/50/63/80/100 | |||
| 10 | Тип защиты | IP4X для строительства жилья | ||||
В основном структуры

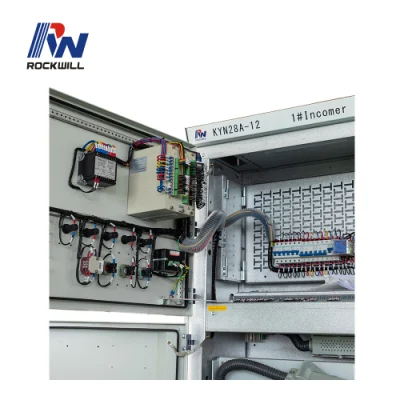

1) блок в салоне в салоне шинной системы; прерыватель цепи блока; кабель блока; низковольтный блок в салоне.
1 - основные устройства: автоматический выключатель контактор,

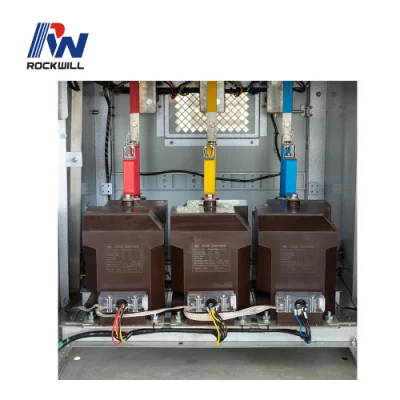

2 - ток трансформаторов,
3 - переключатель заземления,
4 - Напряжение трансформаторы,
5 - Поддержка - втулка изоляции,
6 - втулка изоляторы наконечников сопел
7 - уравнительный разрядники,
8 - поддержка изоляторы (reactance),
9 - главный busbars.
10 - подключение (распределение) busbars,
11 - Земля - неисправность трансформатор тока,
12 - проводник заземления,
13 - металлические подвижные particions,
14 - кабельные каналы (дополнительно),
15 - вентиляционные люки.
